薩震永磁變頻雙級壓縮螺桿空壓機工作原理

自然空氣通過空氣過濾器進入第一級壓縮，在壓縮腔與少量潤滑油混合，同時將混合氣體壓縮到級間壓力。壓縮后的氣體進入冷卻通道，與大量油霧接觸，從而大大 降低了溫度。降溫后的壓縮氣體進入第二級轉子，進行二次壓縮，被壓縮到最終排氣壓力。最后通過排氣法蘭排出壓縮機，完成整個壓縮過程。

普通螺桿空壓機工作原理圖解：

螺桿壓縮機的工作循環可分為吸氣過程（包括吸氣和封閉過程）、壓縮過程和排氣過程。隨著轉子旋轉每對相互嚙合的齒相繼完成相同的工作循環，為簡單起見我們只對其中的一對齒進行研究。

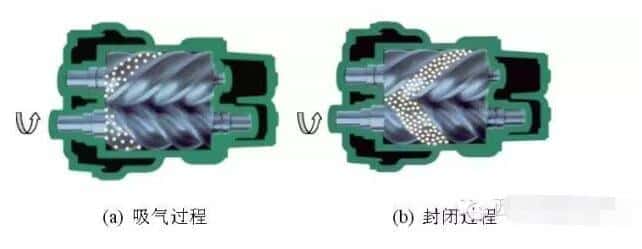

1、吸氣過程
隨著轉子的運動，齒的一端逐漸脫離嚙合而形成了齒間容積，這個齒間容積的擴大在其內部形成了一定的真空，而此時該齒間容積僅僅與吸氣口連通，因此氣體便在壓差作用下流入其中。在隨后的轉子旋轉過程中，陽轉子的齒不斷地從陰轉子的齒槽中脫離出來，此時齒間容積也不斷地擴大，并與吸氣口保持連通。隨著轉子的旋轉齒間容積達到了最大值，并在此位置齒間容積與吸氣口斷開，吸氣過程結束。

吸氣過程結束的同時陰陽轉子的齒峰與機殼密封，齒槽內的氣體被轉子齒和機殼包圍在一個封閉的空間中，即封閉過程。

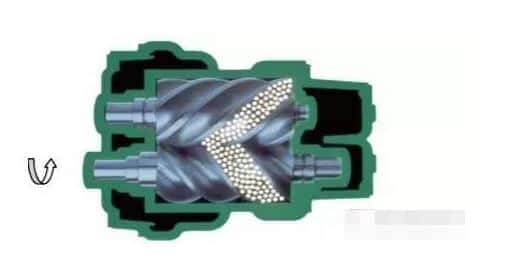

2、壓縮過程
      隨著轉子的旋轉，齒間容積由于轉子齒的嚙合而不斷減少，被密封在齒間容積中的氣體所占據的體積也隨之減少，導致氣體壓力升高，從而實現氣體的壓縮過程。壓縮過程可一直持續到齒間容積即將與排氣口連通之前

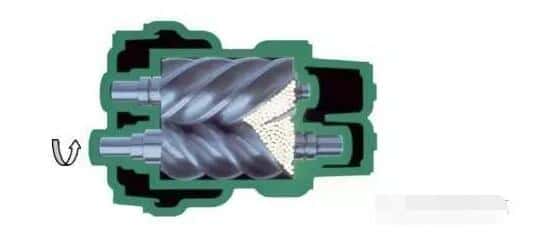

3、排氣過程
齒間容積與排氣口連通后即開始排氣過程，隨著齒間容積的不斷縮小，具有內壓縮終了壓力的氣體逐漸通過排氣口被排出，這一過程一直持續到齒末端的型線完全嚙合為止，此時齒間容積內的氣體通過排氣口被完全排出，封閉的齒間容積的體積將變為零。

 從上述工作原理可以看出，螺桿壓縮機是通過一對轉子在機殼內作回轉運動來改變工作容積，使氣體體積縮小、密度增加，從而提高氣體的壓力。
